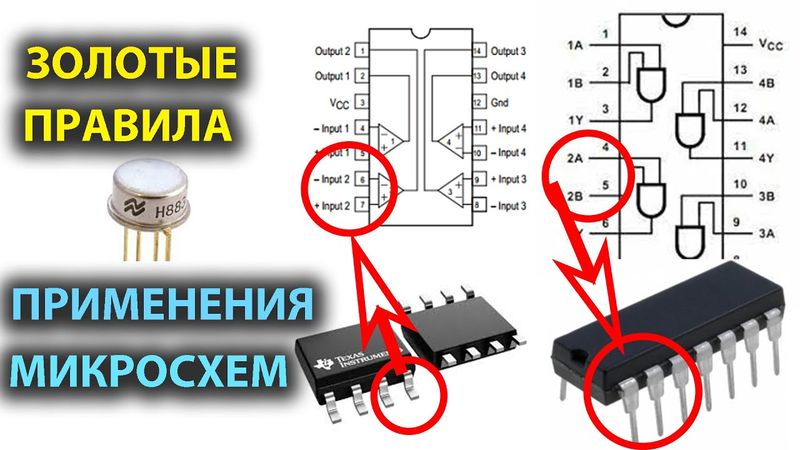

Что нужно делать с неподключенными выводами микросхем

Beschreibung:

При работе с микросхемами часто остаются незадействованные выводы, которые могут стать причиной непредвиденной работы схемы или даже повреждение самой микросхемы, также это может сказаться на повышенном потреблении электроэнергии и, как следствие, быстрого разряда аккумулятора или гальванического элемента. Поэтому необходимо правильно поступать с незадействованными выводами микросхемы. В одних случаях выводы можно оставить так как есть, в другом случае их нужно подключить к плюсу или минусу источника питания, в третьем случае их нельзя никуда подключать. Незадействованные выводы КМОП микросхем должные быть обязательно подключены к плюсу или минусу источника питания, поскольку основными компонентами таких интегральных схем являются полевые транзисторы с изолированным затвором. Вывод микросхемы можно представить в виде мини антенны, которая улавливает разного рода электромагнитные волны, в результате чего на затворе полевого транзистора накапливаются заряды и при достижении определенно потенциала может наступить пробой диэлектрического слоя. В конечном итоге транзистор, а, соответственно, и микросхема выйдут из строя. В логических цифровых КМОП микросхема подсоединять к плюсу или заземлять нужно только входы вентилей. Выходной вывод следует оставить так как есть, поскольку на нем гарантировано будет высокий или низкий потенциал, который определяется типом логического элемента и состоянием входов. Если подсоединить выходной пин, то может возникнуть короткое замыкание. На входы незадействованного компаратора нужно подавать разноименные потенциалы, то есть либо плюс-минус, либо минус-плюс, но не одинаковый потенциал. #микросхема #КМОП #electronicsclub
