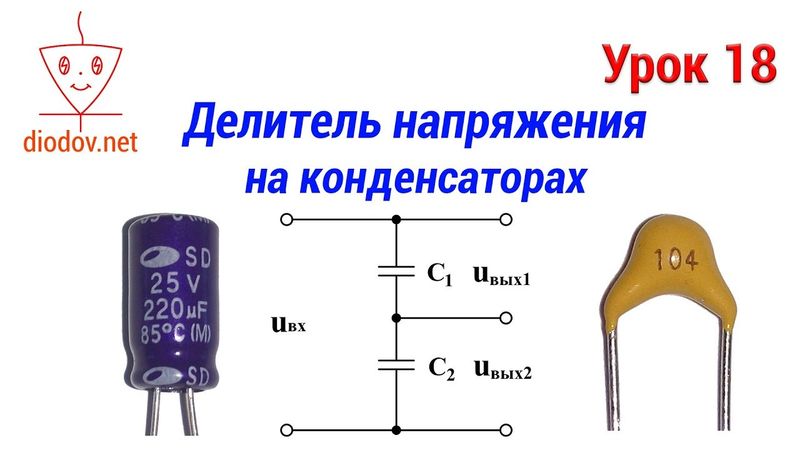

Урок 18. Делитель напряжения на конденсаторах

توضیحات:

Делитель напряжения на конденсаторах еще называют емкостной делитель напряжения. Он используется с целью снижения напряжения входного сигнала в необходимое количество раз. Сопротивление конденсатора ярко выражено только на переменном токе и называется оно реактивным сопротивлением. Оно, в отличии от активного сопротивления, присущего резисторам, определяется частотой переменного тока и емкость самого конденсатора. С увеличением этих параметров снижается сопротивление конденсатора, а, следовательно, увеличивается ток в цепи. Величина выходного напряжения зависит от относительного значения емкостей последовательно соединенных конденсаторов. Расчет емкостного делителя напряжения сводится к расчету сопротивления конденсаторов при заданной емкости и частоте переменного напряжения. Выполняя расчет делителя напряжения на конденсаторах, следует помнить, что конденсаторы нужно выбирать в зависимости от амплитудного значения напряжения, а не от действующего.
