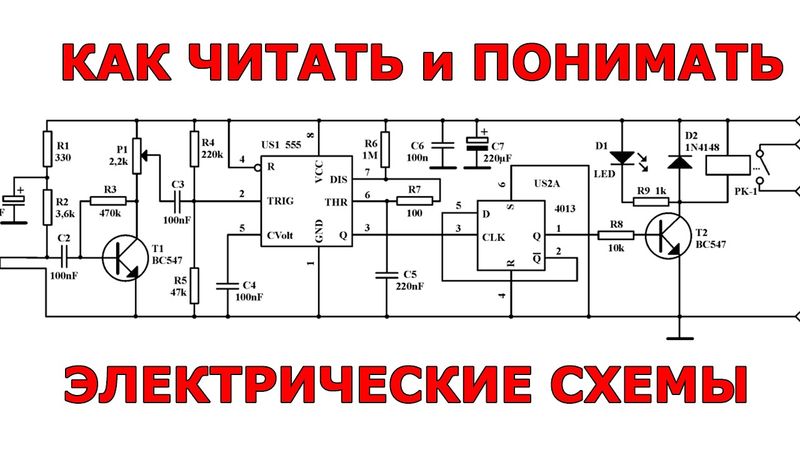

Как читать и понимать электрические схемы

Description:

В этом видео рассматривается, как научиться читать и понимать электрические схемы, состоящие из множества радиоэлектронных компонентов. Для начинающего электронщика важно не только собирать устройства по схемам, но и понимать процессы, протекающие в электрических цепях. Любое устройство состоит из отдельных узлов или блоков, которые взаимосвязаны. Поэтому первым делом нужно уметь выделить эти блоки и понять их назначение. Если схема включает микросхемы, следует изучить их функционал и режимы работы. Характерный подход при чтении схем – отслеживание протекания тока по цепи, ориентируясь на разность потенциалов и сопротивление. Сопротивление может выражать не только резистор, но и транзистор и другие компоненты. Чтобы научиться читать схемы, сначала разбирать простые схемы, а затем, набирая опыта, замечать, что сложные схемы состоят из простых узлов. Ключевые моменты: 76 s – шунтирование обмотки реле диодом; 2 s – расчёт транзисторного ключа; 477 s – работа таймера 555.
