Как правильно соединять светодиоды по науке

Description:

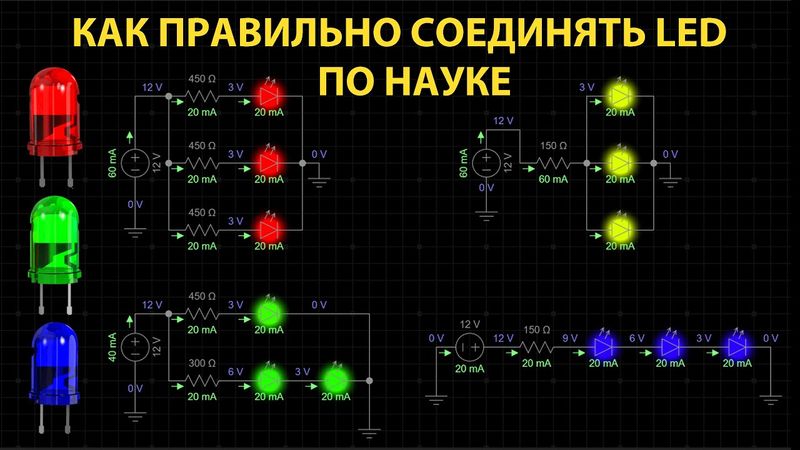

Показано, как правильно соединять светодиоды, рассматривая три основных схемы: параллельное, последовательное и последовательно‑параллельное соединение. При выборе схемы учитываются два критерия: надежность и экономичность, выражаемая коэффициентом полезного действия (КПД). В последовательном соединении ток одинаков, используется один резистор, что минимизирует потери, но при выходе из строя одного LED вся цепь разрывается, что снижает надёжность. Параллельное соединение требует большего количества резисторов, увеличивая число компонентов и снижая экономичность, однако при выходе из строя одного LED остальные продолжают работать, обеспечивая более высокую надёжность. В зависимости от напряжения источника и конкретной задачи применяются различные комбинации; например, светодиодная лента 12 В может состоять из трёх последовательно соединённых LED, параллельно соединённых с другими, что создаёт смешанную схему.
